Penjelasan Penempaan Baja: Jenis, Penempaan Baja Karbon & Pemilihan Bahan

Apa Itu Penempaan Baja

Penempaan baja adalah proses manufaktur di mana benda kerja baja dibentuk dengan menerapkan gaya tekan — melalui palu, pengepresan, atau penggulungan — sementara material dipanaskan hingga menjadi plastis atau dikerjakan pada suhu kamar. Hasilnya adalah komponen dengan geometri tertentu dan, yang terpenting, struktur butiran internal halus yang menghasilkan sifat mekanik secara signifikan lebih unggul daripada yang dapat dicapai dengan pengecoran atau pemesinan dari stok batangan . Penempaan bukan sekadar operasi pembentukan; ini adalah proses metalurgi yang secara mendasar meningkatkan material yang digunakannya.

Ketika baja dituang, proses pemadatan menghasilkan struktur butiran kasar, terkadang dendritik dengan potensi rongga, porositas, dan zona segregasi. Penempaan memampatkan dan menyelaraskan kembali struktur ini, menutup cacat internal, menyempurnakan ukuran butir, dan mengarahkan aliran butir agar mengikuti kontur bagian yang sudah jadi. Batang penghubung yang ditempa, misalnya, memiliki aliran butiran yang melengkung melalui jari-jari dan balok batang — jalur yang sama dengan yang dilalui beban tarik dan tekuk saat bekerja. Penyelarasan ini adalah alasan mengapa komponen yang ditempa menahan kegagalan lelah dengan sangat efektif dalam aplikasi pembebanan dinamis.

Proses penempaan digunakan di hampir setiap industri yang menuntut: komponen powertrain otomotif, bagian struktural ruang angkasa, badan katup minyak dan gas, peralatan konstruksi, perkakas tangan, dan perangkat keras militer semuanya diproduksi secara rutin sebagai penempaan. Aplikasi apa pun yang kegagalan bukanlah suatu pilihan dan keandalan mekanis harus dijamin selama masa pakai tertentu merupakan kandidat baja tempa.

Jenis Baja Tempa: Proses dan Perbedaannya

Penempaan baja bukanlah suatu proses tunggal — ini mencakup beberapa metode berbeda, masing-masing disesuaikan dengan geometri komponen, volume produksi, persyaratan toleransi, dan jenis material yang berbeda. Memilih metode penempaan yang tepat sama pentingnya dengan memilih kualitas baja yang tepat.

Penempaan Mati Terbuka

Dalam penempaan cetakan terbuka, benda kerja mengalami deformasi antara cetakan datar atau cetakan sederhana yang tidak menutupi material sepenuhnya. Operator mengubah posisi dan memutar billet di antara pukulan untuk membentuknya secara bertahap. Penempaan cetakan terbuka digunakan untuk komponen besar — ​​​​poros, cincin, silinder, balok — di mana perkakas cetakan tertutup akan sangat mahal atau jika komponen tersebut terlalu besar untuk satu set cetakan. Ini juga lebih disukai untuk produksi khusus atau volume rendah dimana investasi perkakas tidak dapat diamortisasi dalam jangka panjang. Toleransi dimensi lebih luas dibandingkan pekerjaan cetakan tertutup, dan pemesinan sekunder biasanya diperlukan untuk mencapai dimensi akhir.

Penempaan Tertutup-Mati (Impression-Die).

Penempaan cetakan tertutup menggunakan cetakan atas dan bawah yang disesuaikan dengan bentuk mendekati jaring dari bagian akhir. Billet yang dipanaskan ditempatkan di rongga cetakan dan dipukul, menyebabkan material mengalir dan mengisi cetakan. Flash — material berlebih yang keluar pada garis perpisahan cetakan — kemudian dipangkas. Proses ini menghasilkan komponen dengan toleransi dimensi yang lebih ketat, penyelesaian permukaan yang lebih baik, dan sifat mekanik yang lebih konsisten dibandingkan pekerjaan cetakan terbuka. Ini adalah metode penempaan yang dominan untuk komponen otomotif dan industri bervolume tinggi seperti poros engkol, batang penghubung, roda gigi, flensa, dan perkakas tangan.

Penempaan Gulung dan Penggulungan Cincin

Penempaan gulungan melewati billet yang dipanaskan di antara gulungan berkontur untuk mengurangi penampang dan memanjangkan potongan — digunakan untuk poros tirus, pegas daun, dan blanko gandar. Penggulungan cincin adalah varian khusus di mana bentuk awal berbentuk donat digulung antara mandrel bagian dalam dan gulungan penggerak bagian luar, mengurangi ketebalan dinding dan memperluas diameter untuk menghasilkan cincin yang mulus. Cincin gulung digunakan secara luas pada bantalan, flensa, komponen bejana tekan, dan rangka ruang angkasa. Penggulungan cincin menghasilkan aliran butir melingkar yang tidak terputus — keuntungan penting dalam aplikasi berputar atau yang mengandung tekanan.

Penempaan Dingin

Penempaan dingin — dilakukan pada atau mendekati suhu kamar — menghasilkan komponen dengan permukaan akhir yang sangat baik, toleransi dimensi yang ketat, dan permukaan yang diperkeras tanpa perlu pemanasan. Ini banyak digunakan untuk pengencang, baut, kepala soket, dan komponen presisi kecil. Kerugiannya adalah kekuatan pembentukan yang lebih tinggi, berkurangnya keuletan selama pemrosesan, dan keterbatasan kompleksitas komponen dibandingkan dengan penempaan panas. Sebagian besar suku cadang yang ditempa dingin menggunakan baja karbon rendah hingga sedang dengan kemampuan kerja dingin yang baik.

Tempa Baja Karbon: Nilai, Sifat, dan Perlakuan Panas

Baja karbon adalah bahan baku yang paling banyak digunakan dalam penempaan baja, dihargai karena kombinasi ketersediaan, kemampuan proses, dan berbagai sifat mekanik yang dapat dicapai melalui perlakuan panas. Penempaan baja karbon ditentukan di bidang konstruksi, pertanian, pertambangan, minyak dan gas, pembangkit listrik, dan mesin industri umum — di mana pun kekuatan, ketangguhan, dan efektivitas biaya adalah pendorong desain utama.

Kandungan karbon adalah satu-satunya variabel yang paling berpengaruh dalam pemilihan baja tempa:

• Baja karbon rendah (≤0,25% C) — misalnya, AISI 1018, 1020: Sangat ulet, mudah ditempa, dan mudah dilas. Digunakan untuk penempaan yang memerlukan deformasi tanpa retak — kait, rantai, gigi pertanian, dan braket struktural. Biasanya tidak diberi perlakuan panas hingga kekerasan tinggi; kekuatannya terutama berasal dari pengerasan kerja dan ketebalan bagian.
• Baja karbon sedang (0,25%–0,60% C) — misalnya, AISI 1040, 1045, 1050: Kisaran pekerja keras untuk penempaan industri. Merespon dengan baik terhadap perlakuan panas quench-and-temper, mencapai kekuatan tarik dalam kisaran 700–1.000 MPa tergantung pada ukuran bagian dan suhu temper. AISI 1045 adalah salah satu grade yang ditentukan secara universal untuk poros, roda gigi, gandar, dan batang penghubung yang memerlukan keseimbangan kekuatan, ketangguhan, dan kemampuan mesin.
• Baja karbon tinggi (0,60%–1,00% C) — misalnya, AISI 1060, 1080, 1095: Kekerasan dan ketahanan aus yang lebih tinggi setelah perlakuan panas, namun mengurangi ketangguhan dan kemampuan las. Digunakan untuk tempa baja pegas, alat pemotong, komponen rel, dan suku cadang pertanian. Lebih sensitif terhadap jendela suhu tempa dan memerlukan kontrol pendinginan yang hati-hati untuk menghindari retak.

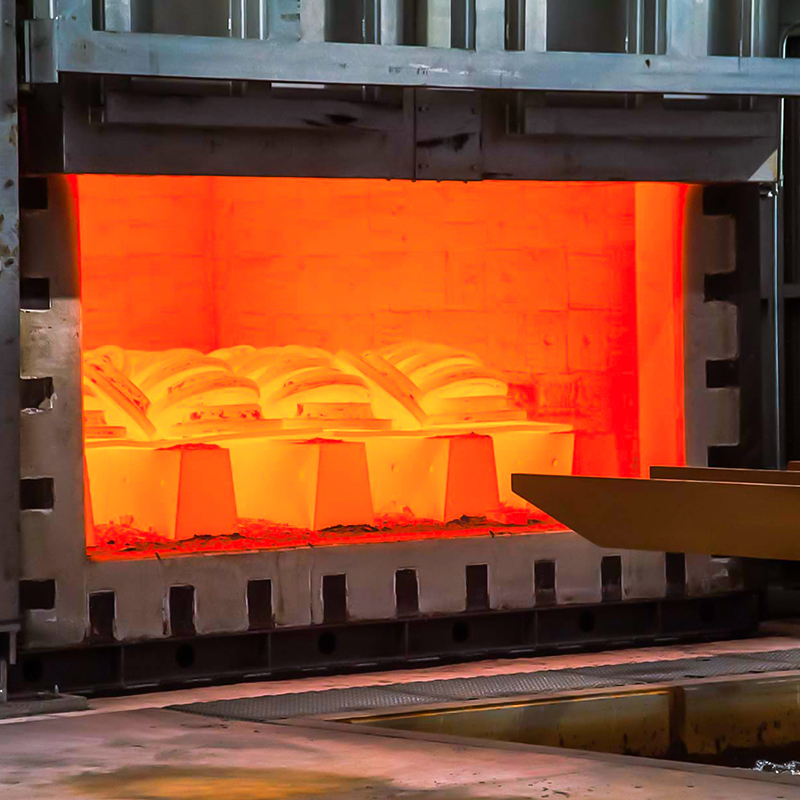

Perlakuan panas setelah penempaan secara dramatis mengubah sifat mekanik akhir komponen baja karbon. Normalisasi — pendinginan udara dari atas suhu kritis atas — memperhalus ukuran butir dan mengurangi tekanan tempa, menghasilkan struktur mikro yang seragam dengan sifat dasar yang dapat diprediksi. Pendinginan dan temper (Q&T) melibatkan pendinginan cepat dari suhu austenitisasi untuk membentuk martensit, diikuti dengan pemanasan ulang hingga suhu temper yang terkontrol untuk mengembalikan keuletan. Penempaan baja karbon Q&T dapat mencapai kekuatan luluh melebihi 800 MPa dengan ketangguhan benturan yang memadai untuk sebagian besar aplikasi struktural. anil digunakan ketika kemampuan mesin maksimum atau sifat mampu bentuk dingin diperlukan sebelum diproses lebih lanjut.

Salah satu keterbatasan praktis dari penempaan baja karbon biasa adalah kemampuan pengerasan — kemampuan untuk mencapai kekerasan yang seragam melalui penampang sebagian besar. Baja karbon memiliki kemampuan pengerasan yang lebih rendah dibandingkan baja paduan; di bagian yang tebal, inti mendingin terlalu lambat selama pendinginan untuk berubah sepenuhnya menjadi martensit, sehingga menghasilkan inti yang lebih lunak. Untuk penempaan di atas kira-kira 75–100 mm pada penampang kritis yang memerlukan pengerasan tembus, penambahan paduan seperti kromium, molibdenum, atau nikel diperkenalkan — mengalihkan spesifikasi dari baja karbon biasa ke baja paduan seperti 4140, 4340, atau 8620.

Baja Karbon Tempa vs. Cor dan Mesin: Ketika Perbedaan Proses Penting

Pilihan antara baja karbon tempa, baja tuang, dan batangan mesin pada dasarnya merupakan trade-off antara kinerja mekanis, kompleksitas geometrik, volume produksi, dan biaya unit. Setiap proses akan optimal dalam konteks tertentu — kesalahan teknis adalah menerapkan proses di tempat yang lebih sesuai dengan proses lainnya.

Baja karbon tempa versus baja tuang: Pengecoran memungkinkan kompleksitas geometris yang jauh lebih besar — bagian internal, potongan bawah, dan bagian berongga yang tidak dapat dicapai oleh penempaan tanpa operasi sekunder. Namun baja tuang memiliki keterbatasan mikrostruktur yang melekat: porositas penyusutan, rongga gas, dan struktur butiran lebih kasar yang mengurangi kekuatan lelah dan ketangguhan impak. Untuk suku cadang yang mengalami pembebanan siklik atau benturan — poros engkol, kepala palu, kait pengangkat, badan katup tekanan — struktur butiran tempa yang unggul membenarkan biaya perkakas dan pemrosesan yang lebih tinggi. Data yang dipublikasikan secara konsisten menunjukkan pencapaian komponen baja karbon tempa umur kelelahan 20–30% lebih tinggi daripada bagian cor yang setara dalam kondisi pembebanan yang sama, dengan nilai dampak Charpy yang jauh lebih baik, terutama pada suhu di bawah nol.

Baja karbon tempa versus batangan mesin: Bagian mesin yang dipotong dari batangan batangan yang digulung memiliki struktur butiran yang berorientasi sepanjang arah putaran batangan. Saat dikerjakan menjadi bentuk yang kompleks, aliran butiran terhenti — aliran tersebut mengalir lurus melalui bagian apa pun geometrinya. Sebaliknya, bagian yang ditempa memiliki aliran butiran yang mengikuti kontur bagian. Untuk poros berflensa yang dibuat dari batangan, butiran berjalan secara aksial melalui jari-jari flensa — orientasi yang lemah untuk beban tekuk dan geser yang sebenarnya dialami flensa. Penempaan yang setara akan membuat aliran butiran melengkung melalui flensa, sejajar dengan jalur tegangan. Dalam aplikasi siklus tinggi atau yang kritis terhadap keselamatan, perbedaan ini tidak bersifat akademis: ini adalah perbedaan antara suku cadang yang memenuhi umur desainnya dan yang tidak.

Untuk tim pengadaan dan insinyur desain, panduan praktisnya sangat jelas: menentukan baja karbon yang ditempa ketika komponen tersebut memikul beban dinamis, benturan, atau kelelahan; beroperasi di lingkungan bersuhu rendah yang memerlukan transisi ulet ke getas; atau merupakan komponen yang sangat penting bagi keselamatan di mana kegagalan di lapangan mempunyai konsekuensi yang serius. Gunakan alternatif cor atau mesin bila diperlukan geometri, pemuatan sebagian besar bersifat statis, atau kendala volume dan biaya membuat investasi perkakas menjadi tidak praktis.
