Penempaan Cincin vs Cetakan Terbuka vs Penempaan Cincin Gulung Dijelaskan

Penempaan cincin, penempaan cetakan terbuka, dan penempaan cincin gulung adalah tiga proses pengerjaan logam yang berbeda — masing-masing disesuaikan dengan geometri bagian, volume produksi, dan persyaratan struktural yang berbeda. Singkatnya: penempaan cincin gulung adalah metode paling efisien untuk memproduksi cincin mulus dengan struktur butiran unggul; penempaan cetakan terbuka menawarkan fleksibilitas maksimum untuk bentuk besar, khusus, atau bervolume rendah; dan penempaan cincin adalah kategori lebih luas yang mencakup keduanya. Memahami perbedaannya membantu teknisi dan tim pengadaan memilih proses yang tepat dalam hal biaya, kinerja, dan waktu tunggu.

Apa Arti Sebenarnya Penempaan Cincin

Penempaan cincin adalah istilah umum yang menggambarkan setiap proses penempaan yang menghasilkan komponen berbentuk cincin — bagian silinder berongga dengan penampang bulat. Kategori ini mencakup teknik penempaan cincin gulung (metode industri yang dominan) dan teknik penempaan cetakan terbuka yang disesuaikan dengan geometri cincin.

Yang dimiliki oleh semua metode penempaan cincin adalah penerapan gaya tekan pada billet logam yang dipanaskan, yang menghaluskan struktur butiran dan menghasilkan sifat mekanik yang jauh lebih unggul daripada coran atau batangan mesin. Cincin tempa digunakan dalam turbin ruang angkasa, bejana tekan, flensa energi angin, bantalan, dan peralatan industri berat — di mana pun rasio kekuatan terhadap berat yang tinggi dan keandalan di bawah tekanan siklik tidak dapat dinegosiasikan.

Penempaan Cincin Gulung : Proses dan Keuntungan

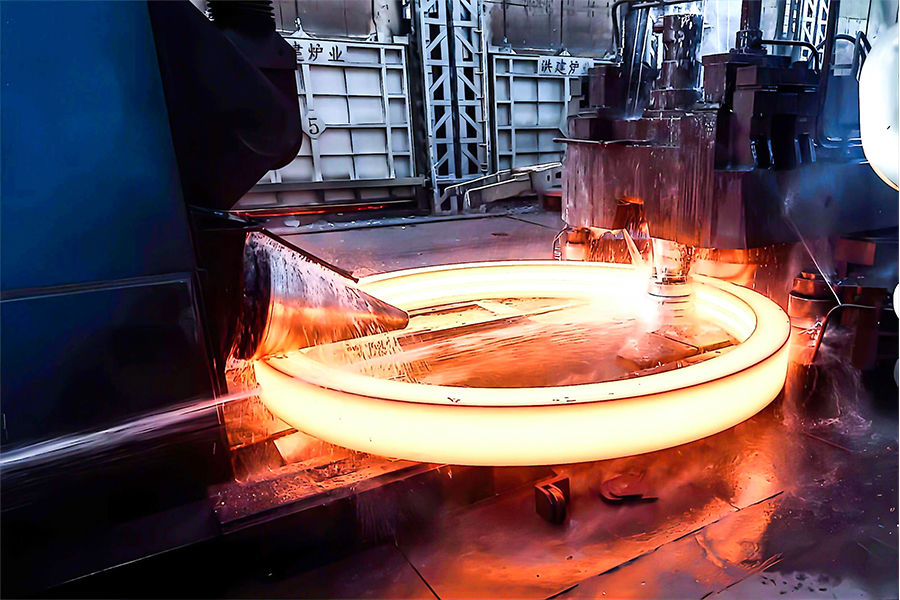

Penempaan cincin gulung — juga disebut penggulungan cincin — adalah proses penempaan panas khusus yang dimulai dengan bentuk awal berbentuk donat yang telah dibentuk sebelumnya (bilet yang ditusuk) dan secara bertahap menggulungnya di antara gulungan yang digerakkan dan gulungan pemalas untuk mengurangi ketebalan dinding dan meningkatkan diameter. Gulungan aksial mengontrol ketinggian secara bersamaan.

Proses Penggulungan Cincin Langkah demi Langkah

1. Billet bundar dipotong dengan berat yang tepat dan dipanaskan hingga suhu penempaan material — biasanya 1.100°C hingga 1.250°C untuk baja karbon , atau lebih tinggi untuk superalloy.
2. Billet digerus (dikompresi secara aksial) untuk menambah diameter dan mengurangi tinggi, kemudian dilubangi untuk membuat lubang tengah — membentuk cincin yang telah dibentuk sebelumnya.
3. Preform ditempatkan pada ring rolling mill. Gulungan utama berputar dan menggerakkan ring sementara gulungan idler memberikan tekanan radial, sehingga semakin menipiskan dinding.
4. Gulungan aksial (kerucut) mengontrol ketinggian cincin dan mencegah pembakaran selama proses penggulungan.
5. Diameter cincin bertambah hingga dimensi target tercapai. Gulungan tengah menjaga kebulatan di seluruh bagian.
6. Cincin dilepas, dibiarkan dingin secara terkendali, dan kemudian diberi perlakuan panas, diperiksa, dan dikerjakan secara kasar atau diselesaikan.

Mengapa Penempaan Cincin Gulung Menghasilkan Sifat Mekanik Unggul

Aksi penggulungan menyebabkan aliran butiran logam mengikuti kontur cincin secara melingkar. Ini orientasi butir melingkar adalah keunggulan struktural utama — ini menyelaraskan arah terkuat material dengan tekanan lingkaran yang akan dialami cincin saat digunakan. Sebaliknya, mesin cincin dari batangan padat telah mengganggu aliran butir secara radial, menyebabkan bidang yang lebih lemah terkena beban pengoperasian.

Dalam praktiknya, tempa cincin canai pada baja AISI 4140 dapat mencapai kekuatan tarik melebihi 1.000 MPa dengan nilai ketangguhan impak yang tidak dapat ditandingi oleh coran dari paduan yang sama. Untuk cincin titanium kelas dirgantara (Ti-6Al-4V), tempa cincin gulung secara rutin memenuhi spesifikasi AMS 4928 dan AMS 6931 dengan umur kelelahan konsisten yang penting untuk komponen berputar.

Kisaran Ukuran dan Bahan

Pabrik penggilingan cincin dapat memproduksi cincin dari ukuran sekecil apa pun Diameter 75mm hingga 10 meter atau lebih diameternya untuk flensa besar dan komponen bejana tekan. Ketebalan dinding bisa setipis 12 mm atau seberat beberapa ratus milimeter. Bahan umum meliputi:

• Baja karbon dan paduan (AISI 1045, 4140, 4340)
• Baja tahan karat (304, 316, 17-4 PH)
• Paduan titanium (Ti-6Al-4V, Ti-3Al-2.5V)
• Superalloy nikel (Inconel 718, Waspaloy, René 41)
• Paduan aluminium (6061, 7075)
• Paduan tembaga dan perunggu

Buka Die Forging : Proses dan Kapan Pilihan Tepat

Penempaan cetakan terbuka (juga disebut penempaan bebas atau penempaan smith) membentuk benda kerja logam yang dipanaskan di antara cetakan datar, berbentuk V, atau berkontur yang tidak menutupi material sepenuhnya. Operator mengubah posisi dan memutar benda kerja di antara pukulan palu atau tekan untuk mencapai bentuk yang diinginkan secara bertahap. Tidak ada kesan tertutup yang mati — oleh karena itu istilah "terbuka".

Bagaimana Buka Die Forging Menghasilkan Cincin

Untuk menghasilkan bentuk cincin dengan menggunakan penempaan cetakan terbuka, operator membuat billet, membuat lubang di tengahnya, dan kemudian menggunakan batang mandrel yang dimasukkan melalui lubang bersama dengan cetakan atas datar untuk menempa cincin dengan memutarnya secara bertahap di bawah tekanan. Ini adalah proses yang lebih lambat dan memakan banyak tenaga kerja dibandingkan proses penggulungan ring, dan biasanya toleransi dimensinya jauh lebih lebar ±3mm hingga ±10mm atau lebih dibandingkan dengan toleransi lebih ketat yang dapat dicapai pada ring rolling.

Kekuatan Penempaan Die Terbuka

• Fleksibilitas bentuk tanpa batas — penempaan cetakan terbuka dapat menghasilkan poros, cakram, hub, silinder, dan profil khusus kompleks yang tidak dapat diakomodasi oleh pabrik ring rolling.
• Ukuran bagian yang sangat besar — mesin press die terbuka dapat menghasilkan ingot dengan berat ratusan metrik ton, menghasilkan komponen dengan panjang lebih dari 20 meter atau cincin dengan diameter beberapa meter untuk aplikasi nuklir atau petrokimia.
• Biaya perkakas rendah — tidak diperlukan cetakan khusus, sehingga penempaan cetakan terbuka menjadi ekonomis untuk suku cadang yang hanya sekali pakai atau bervolume sangat rendah dimana investasi pada cetakan cetakan tertutup tidak dapat dibenarkan.
• Penutupan cacat internal — pengerjaan logam secara progresif melalui beberapa tekanan menekan menutup porositas internal dan pemisahan dari ingot asli, sehingga meningkatkan kesehatan secara keseluruhan.

Keterbatasan Open Die Forging

• Toleransi dimensi yang lebar memerlukan stok pemesinan yang signifikan, sehingga meningkatkan limbah material dan biaya pemesinan.
• Aliran butiran kurang dapat diprediksi dan konsisten dibandingkan dengan penggulungan cincin, khususnya untuk geometri cincin.
• Pengoperasian yang padat karya dengan waktu siklus yang lebih lama menjadikannya kurang hemat biaya untuk produksi volume menengah hingga tinggi.

Perbandingan Langsung: Rolled Ring Forging vs Open Die Forging

Penempaan Cincin Gulung Kontur: Variasi Tingkat Lanjut

Penggulungan cincin standar menghasilkan cincin dengan penampang persegi panjang. Kontur bergulir (juga disebut penggulungan cincin profil) menggunakan gulungan berbentuk untuk menghasilkan cincin dengan profil penampang yang kompleks — penampang T, flensa L, alur, atau dinding meruncing — langsung selama proses penggulungan.

Hal ini secara signifikan mengurangi volume material yang harus dihilangkan melalui pemesinan. Misalnya, cincin cakram turbin mesin jet yang diproduksi melalui penggulungan kontur dapat tiba di bengkel mesin hanya dengan itu 15% hingga 25% material tersisa yang harus dihilangkan , dibandingkan dengan 50% atau lebih untuk cincin tempa cetakan terbuka berpenampang persegi panjang. Dengan harga paduan dirgantara — Inconel 718 dapat berharga lebih dari $50/kg — penghematan bahan ini saja membenarkan investasi perkakas tambahan dalam bentuk gulungan.

Aplikasi Industri berdasarkan Jenis Proses

Standar Mutu dan Inspeksi Cincin Tempa

Cincin palsu untuk aplikasi penting harus memenuhi standar material dan inspeksi yang ketat. Standar umum yang diterapkan pada cincin gulung dan tempa cetakan terbuka meliputi:

• ASTM A290 — cincin baja karbon dan paduan untuk turbin dan cincin penahan
• ASTM A694 — tempa baja karbon dan baja paduan untuk flensa transmisi tekanan tinggi
• AMS 2375 — Tempa cincin paduan nikel untuk aplikasi luar angkasa
• EN 10243 — Standar Eropa untuk tempa baja (toleransi yang berlaku)
• ASME Bagian IX / Bagian VIII — tempa bejana tekan dan ketel uap

Inspeksi biasanya mencakup pengujian ultrasonik (UT) untuk mendeteksi diskontinuitas internal, inspeksi partikel magnetik (MPI) atau pengujian penetran cair (LPT) untuk cacat permukaan, verifikasi dimensi, dan pengujian sifat mekanik dari kupon uji penempaan yang mewakili setiap panas dan lot penempaan.

Memilih Metode Penempaan yang Tepat untuk Aplikasi Anda

Gunakan kriteria keputusan praktis berikut saat menentukan proses penempaan cincin:

• Jika bagiannya berbentuk cincin atau flensa dan volumenya satu bagian atau lebih — penempaan cincin gulung hampir selalu merupakan pilihan yang lebih baik dalam hal biaya, kualitas butiran, dan efisiensi bentuk mendekati jaring.
• Jika bagian tersebut memerlukan profil non-cincin yang rumit atau sangat besar — penempaan cetakan terbuka memberikan fleksibilitas bentuk dan skala yang tidak dapat dilakukan oleh penggulungan cincin.
• Jika biaya pemesinan dan pemborosan material menjadi perhatian utama — tentukan kontur penempaan cincin gulung untuk meminimalkan rasio beli-terbang, terutama pada paduan yang mahal.
• Jika dokumentasi integritas struktural diperlukan — kedua proses dapat memenuhi persyaratan ketertelusuran dan inspeksi pihak ketiga secara penuh; konfirmasikan bahwa pemasok Anda bersertifikat dengan standar ASTM, AMS, atau EN yang relevan untuk aplikasi Anda.
• Jika waktu tunggu sangat penting — penempaan cincin gulung umumnya menawarkan waktu pengerjaan yang lebih singkat untuk geometri standar karena tidak adanya fabrikasi cetakan khusus dan waktu siklus per bagian yang lebih cepat.
